带式输送机用液压卷带装置

产品介绍

输送机卷带装置是可伸缩带式输送机的核心配套设备，主要用于煤矿井下顺槽、工作面等场景，快速收卷、存放与转运冗余输送带，解决长距离、可伸缩皮带机的贮带与换带难题。

产品定位与适用场景

核心用途：将贮带仓内冗余输送带快速、整齐卷绕成卷，并可旋转移出机架，便于井下运输与更换。

适用设备：煤矿井下顺槽可伸缩带式输送机、工作面转载机、地面长距离皮带机。

适用工况：含瓦斯、煤尘的井下防爆环境；巷道空间狭小、潮湿、多粉尘场景。

主流型号：JY 系列（如 JY1000/15、JY1200/30），型号含义：J- 卷带、Y- 液压、数字 - 带宽 (mm)/ 功率 (kW)。

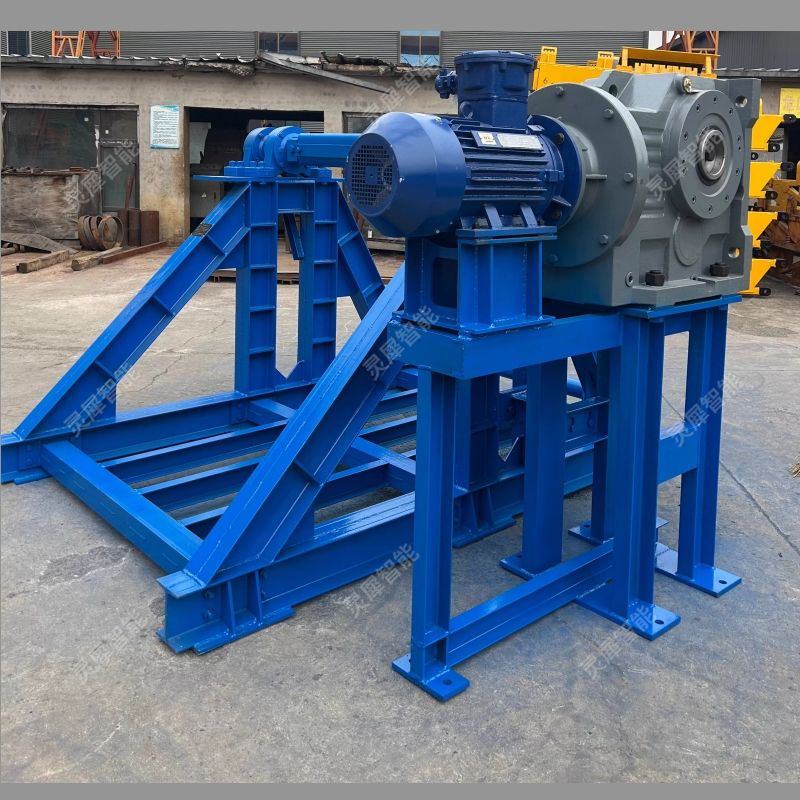

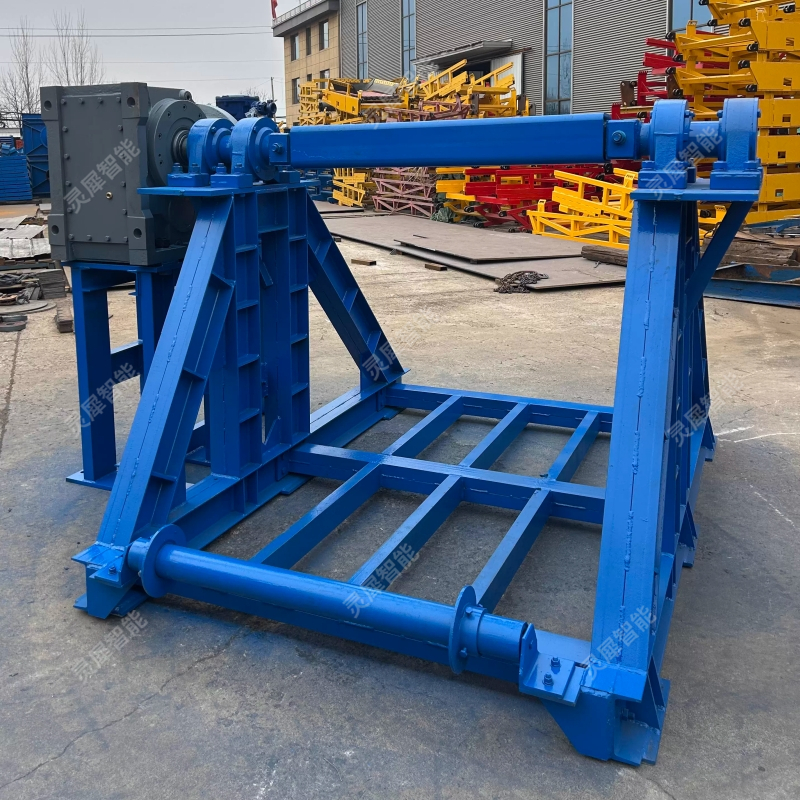

核心结构与工作原理

1. 主要组成

机架总成：整体焊接结构，刚性强，适配井下安装。

液压泵站：提供动力，含电机、油泵、控制阀组、油箱。

卷带机构：液压马达驱动卷轴，大扭矩卷绕；摆臂可摆动，保证卷带整齐。

抽拉带装置：液压对辊夹紧并牵引输送带，实现连续抽带。

固定夹紧装置：液压锁保压，稳定夹持输送带，防止松脱。

回转机构：0–95°/180° 水平旋转，将成卷输送带移出机架。

2. 工作流程

固定夹紧装置锁定输送带；

抽拉带装置牵引输送带至卷轴；

液压马达驱动卷轴卷绕，摆臂摆动保证整齐；

卷带完成后，回转机构旋转，将成卷带移出机架外运。
