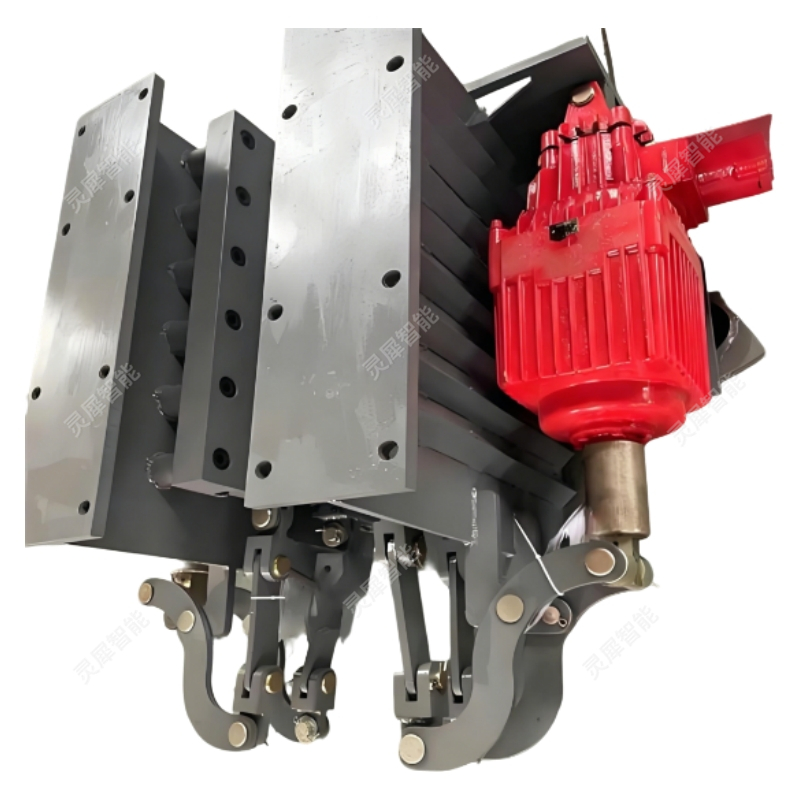

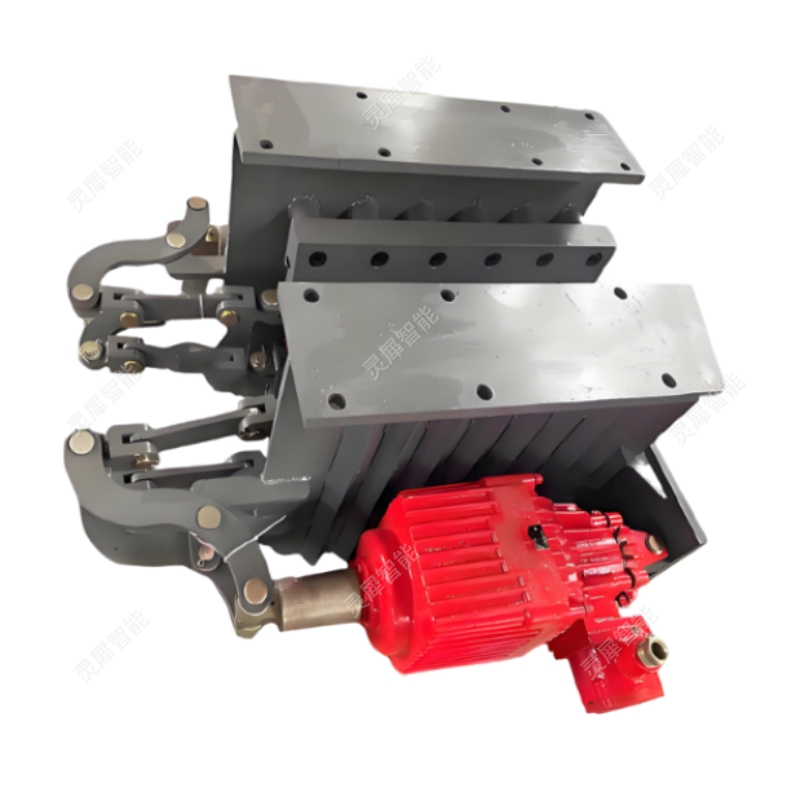

架空乘人装置断绳抓捕器

产品介绍

架空乘人装置断绳抓捕器（俗称 “猴车断绳保护装置”）是煤矿井下架空乘人系统的核心安全保护设备，专用于钢丝绳断裂、超速或逆转等极端工况下，瞬间锁定钢丝绳，阻止乘人装置失控飞车、坠人，保障人员与设备安全。

核心功能

断绳保护：钢丝绳断裂瞬间快速抓捕，防止坠人、设备损毁。

超速制动：运行速度超标时自动锁定，杜绝 “飞车” 事故。

防逆转：设备下行时钢丝绳逆转趋势，立即制动锁死，保障斜巷运行安全。

柔性缓冲：部分型号采用渐进式抓捕设计，避免瞬间抱死产生巨大冲击，减少乘员惯性伤害。

故障自检：电控系统实时监测传感器、液压/弹簧组件状态，异常时提前报警，预防误动作或失效。

产品特点

高可靠性：机械与电控双重保护，响应时间≤0.3 秒，抓捕力大、自锁稳固，适配井下潮湿、粉尘、腐蚀性恶劣环境。

安装便捷：模块化结构，体积小、重量轻（约 200-300kg），无需复杂工具，可快速安装于现有架空乘人装置，停机改造时间短。

维护简单：关键部件耐磨抗疲劳，日常仅需定期检查弹簧张力、液压油位及传感器灵敏度，维护成本低。

安全系数高：多重冗余设计，机械触发无需外接动力，断电或电控故障时仍能可靠动作，杜绝保护失效。

技术参数

表格

参数 数值

适配钢丝绳直径 Φ20-Φ40mm

额定抓捕力 50-150kN

响应时间 ≤0.3s

工作方式 机械触发/电液联动

环境温度 -20℃~+60℃

防护等级 IP54（防爆型）

应用场景

广泛适用于煤矿、金属矿、非金属矿等井下斜巷、平巷架空乘人装置（猴车），是井下人员辅助运输系统的必备安全装置，尤其适配坡度≤30°、长度≤1500m 的架空乘人线路。
