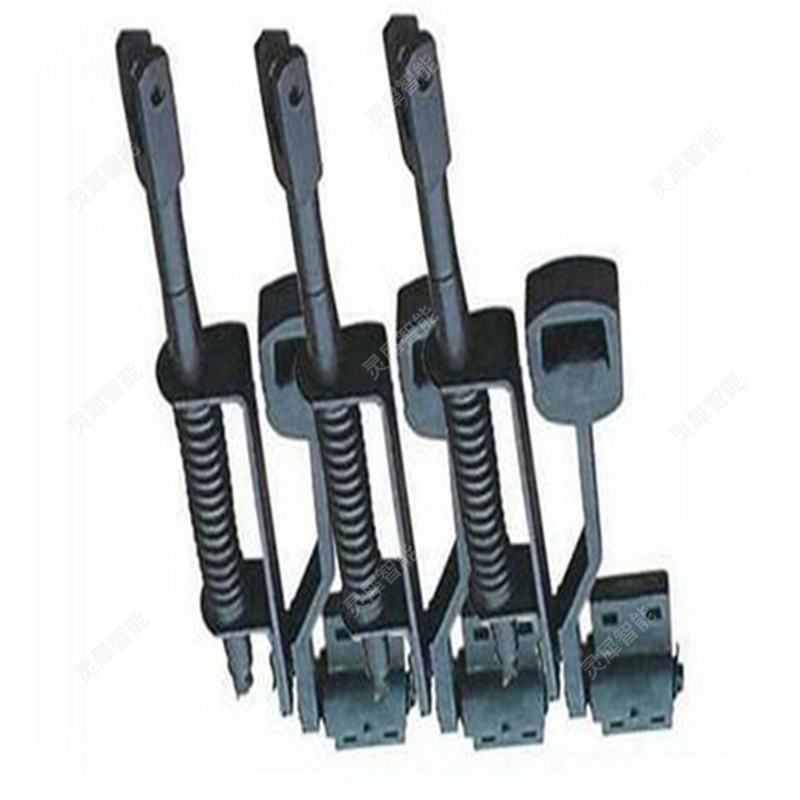

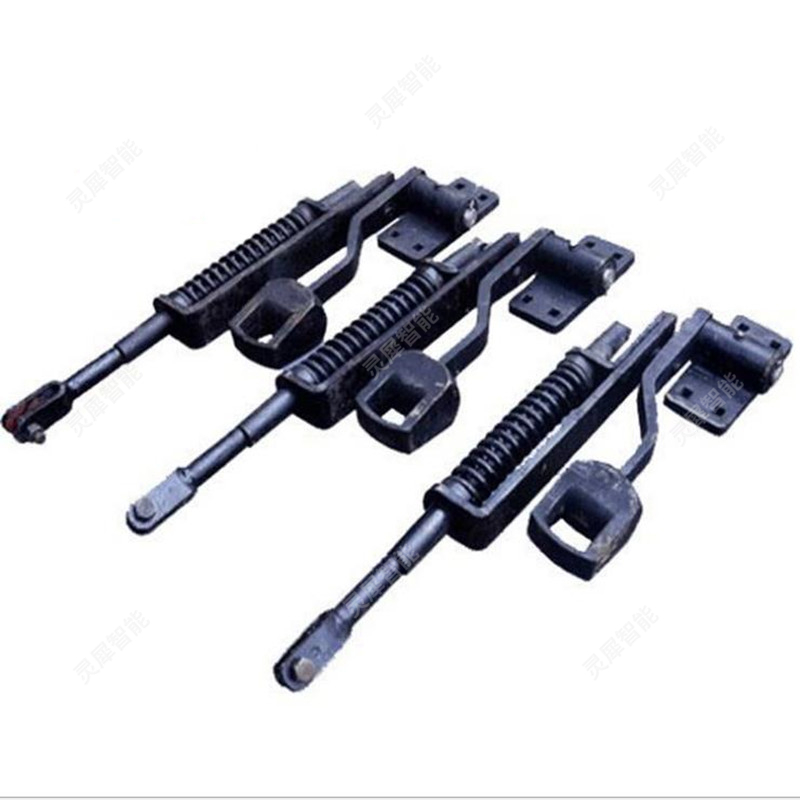

弹簧扳道器

产品简介：

手动弹簧扳道器是工矿窄轨、地方铁路专用手动道岔转换设备。依靠弹簧张力驱动道岔完成定、反位转换并保持锁闭状态，具备挤岔保护功能，发生挤岔时不会造成设备本体损坏，适用于煤矿、钢厂、厂区专用线等易出现挤岔风险的道岔场景。设备底座带有锁闭孔，可加装挂锁，将道岔锁死在固定位置，保障过岔行车安全。

工作原理

人力扳动操作手柄，带动直角拐机构转动，压缩储能弹簧；借助弹簧张力输出拉力，通过拉杆拉动道岔尖轨完成换向；依靠弹簧力将道岔稳定保持在定位或反位，不会停滞在中间位置；遇挤岔外力冲击，弹簧可退让缓冲，保护整机不被损毁；需要锁闭时锁闭轴插入底座锁孔，实现机械锁闭。

结构组成

整体由底座、可伸缩操作手柄、直角拐转动机构、储能弹簧组件、连接拉杆、位置微调机构、锁闭机构、轴承与自润滑衬套等部件组成。

产品特点

伸缩旋转手柄：手柄可伸缩调节 290mm，阻力大时加长省力，阻力小时缩短；手柄握把可 180° 旋转，适配不同操作空间，调节依靠套管弹簧销定位，操作简单。

扳动灵活耐用：手柄头部采用球心滑块结构；直角拐主轴配置滚动轴承；全部旋转轴孔配置自润滑衬套，转动顺滑，磨损小，延长整机使用寿命。

拉杆带微调结构：拉杆配套微调器，无需拆卸连接销，即可现场调整道岔开口、尖轨密贴间隙，调试维护便捷。

挤岔防护：弹簧缓冲结构，挤岔工况下设备不易损坏，降低维修成本。

机械锁闭：底座预留锁闭孔，可加装挂锁，锁定道岔位置，防止误操作。

结构简单可靠：纯机械结构，无需电源，适应井下、厂区等恶劣环境，故障率低。

技术参数
项目 参数

适用道岔开口 ≤120mm

道岔最大转换阻力 ≤1960N（200kg）

拉杆最大直线位移 209mm

安装枕木中心距 650mm

拉杆至岔尖枕木中心距离 350mm

复线安装手柄距线路中心 ≥2250mm

应用范围

广泛用于煤矿井下轨道、钢厂厂区铁路、矿山专用线、地方小铁路等窄轨道岔，实现道岔手动换向，适配 P38、P43、P50 等多种轨型道岔
