矿用射流泵总成

主要特点及用途

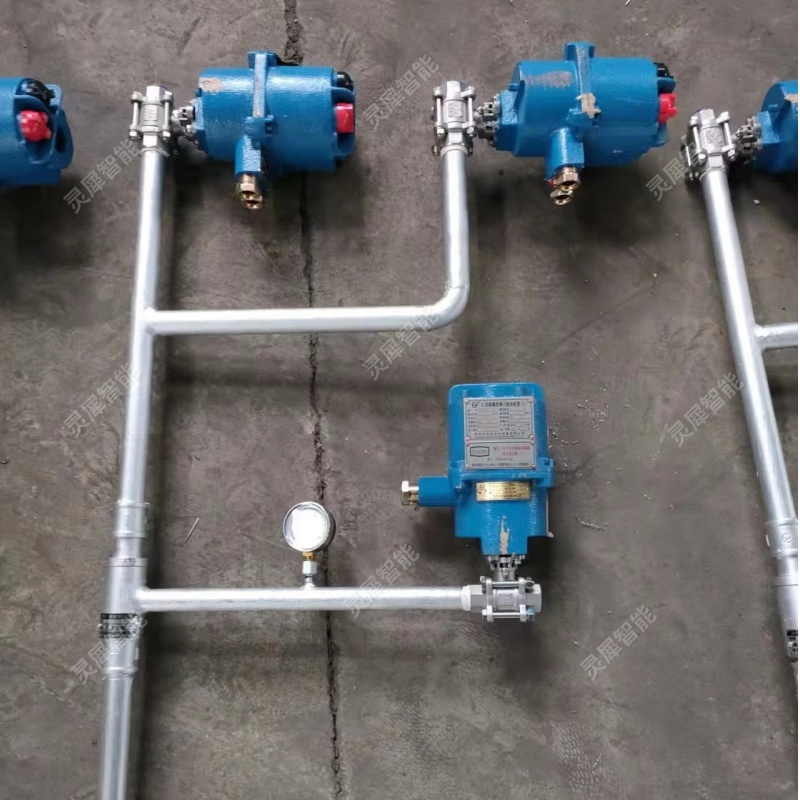

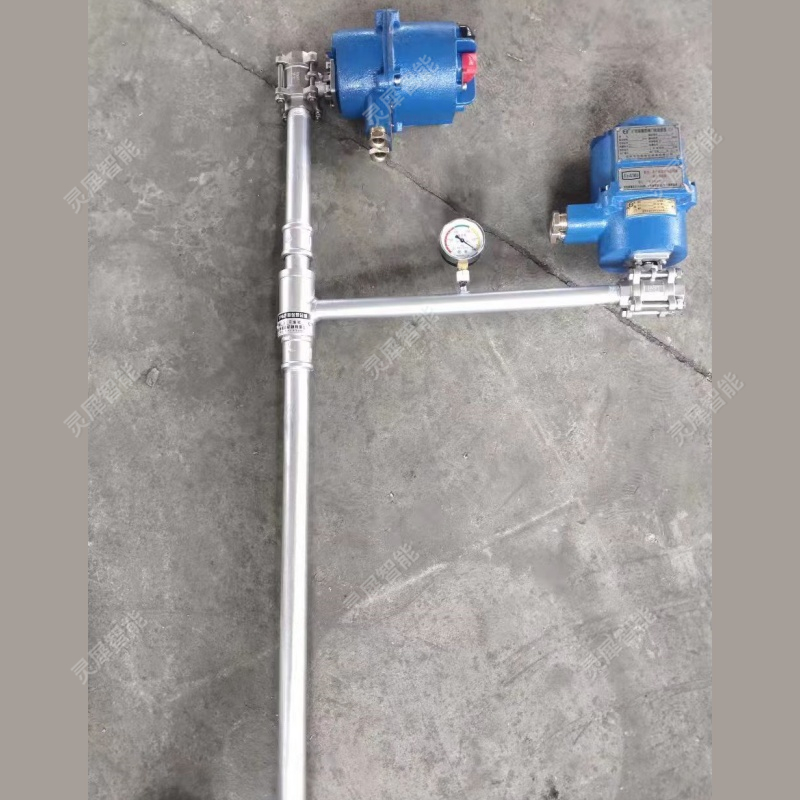

射流泵总成是由SB型射流泵、矿用隔爆型一体式电动球阀、手动球阀、管道及管件组成。SBS型射流泵总成主要供大、中型水泵去掉底阀后能虹吸上水，简化了设备结构。

设备组成

SB-II  射流泵

Q911F-40P DN25 矿用隔爆型一体式电动球阀

Q911F-40P DN20  矿用隔爆型一体式电动球阀

Q1IF-40P DN25  手动不锈钢球阀

短管及组件

基本参数

环境温度:-20~+40°C

相对湿度:≤95% (+25°C时)

适用介质:水、气等

公称压力:4Mpa

防护等级:IP55

驱动方式:电动、手动

配套电动装置:防爆等级:ExdIMb用于煤矿非采掘工作面

电源电压:AC127V

控制电压:DC24V

额定频率:50Hz

工作制:为短时10分钟

技术功能

电动球阀集驱动控制为一体，只要接入电源线不用开盖，通过外式转钮即可编程控制，为非侵入式全智能结构，具有就地开关控制与远控两种控制方式，液品屏显示，中文菜单，可与多种自动化系统进行衔接，可向远程控制系统反馈准确的阀位反馈信号。
